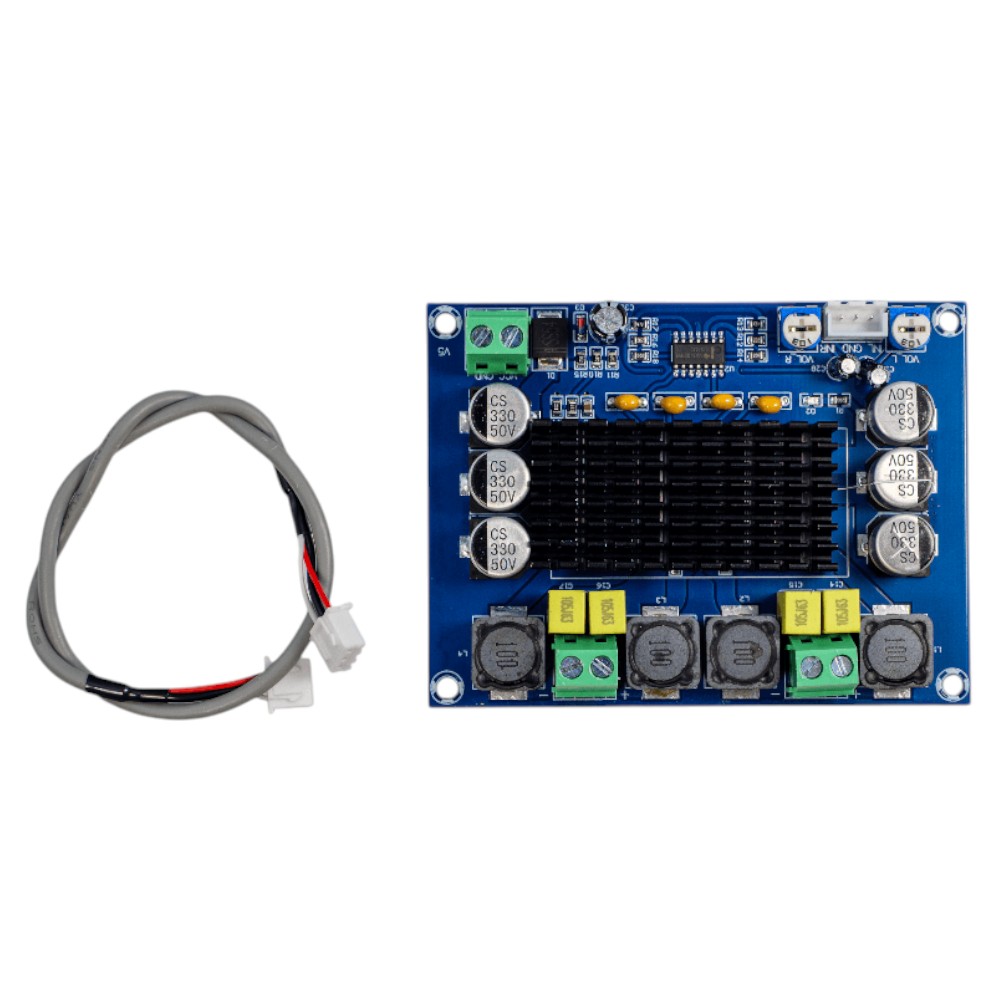

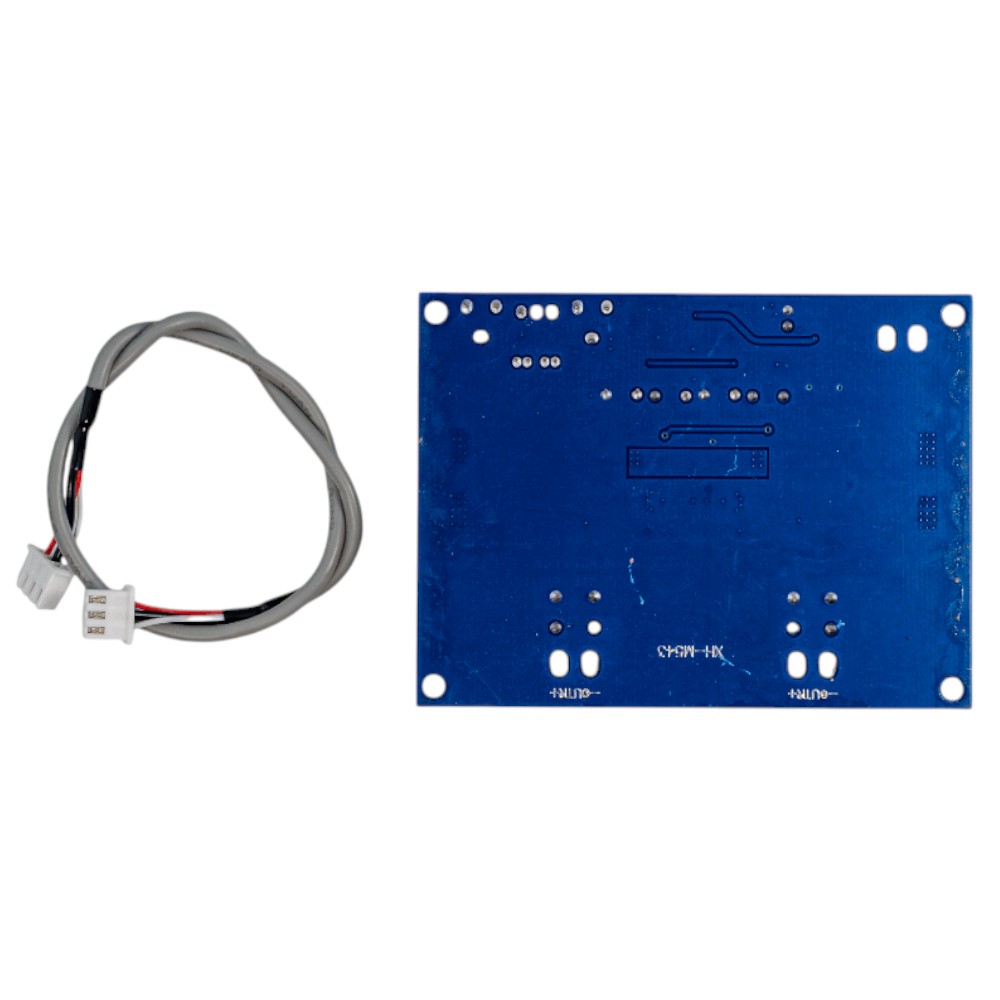

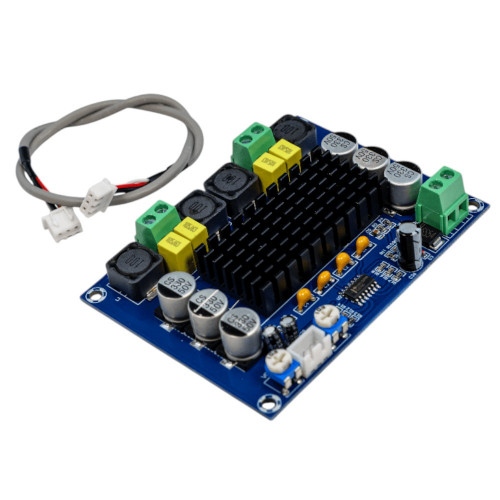

Цифровой усилитель XH-M543 TPA3116D2 2*120W 12-24в

Цифровой усилитель XH-M543 TPA3116D2 2×120 Вт 12–24 В

Цифровой усилитель XH-M543 на микросхеме TPA3116D2 — это мощный стереомодуль класса D. Он рассчитан на два канала и заявленную мощность до 120 Вт на канал при питании 24 В. Плата подходит для самодельной акустики, активных колонок, автозвука и DIY-проектов.

Модуль компактный, с радиатором и клеммами для питания и динамиков. Благодаря высокому КПД класса D плата меньше греется и потребляет меньше энергии, чем обычные аналоговые усилители.

Преимущества усилителя XH-M543 TPA3116D2

• Стерео: 2 канала
• Заявленная мощность: 2 × 120 Вт
• Питание: 12–24 В DC (рекомендуется 24 В)
• Класс D, КПД около 90%
• Нагрузка 4–8 Ом
• Высокое соотношение сигнал/шум
• Защита от КЗ, перегрева, перенапряжения и пониженного напряжения
• Есть радиатор и отверстия для крепления

Цифровой усилитель TPA3116D2 удобен, когда нужна большая громкость при небольшом размере платы.

Характеристики модуля XH-M543

• Модель: XH-M543
• Микросхема: TPA3116D2
• Тип: цифровой усилитель класса D
• Питание: DC 12–24 В (иногда до 26 В)
• Мощность: до 2 × 50 Вт при 12 В, до 2 × 120 Вт при 24 В
• Сопротивление колонок: 4–8 Ом
• SNR: около 100 дБ
• Размер платы: примерно 92 × 68 мм

Реальная мощность зависит от напряжения блока питания, тока БП и сопротивления динамиков. Для максимальной отдачи лучше использовать блок питания 24 В достаточной мощности.

Для чего подходит усилитель XH-M543

Цифровой усилитель XH-M543 TPA3116D2 2×120 Вт используют для:

• самодельных колонок и сабвуферов
• домашней акустики
• автозвука
• активных колонок
• DIY-аудиопроектов
• замены слабого штатного усилителя
• компьютера и мультимедийных систем

Это хороший модуль, если нужен компактный и мощный стереоусилитель на 12–24 В.

Как подключить усилитель XH-M543

1. Подключите блок питания 12–24 В к клеммам питания, соблюдая полярность.
2. Подключите колонки 4–8 Ом к выходным клеммам левого и правого каналов.
3. Подайте аудиосигнал на вход платы.
4. При необходимости настройте громкость подстроечными резисторами.

Для стабильной работы важен качественный блок питания. Чем выше напряжение и запас по току, тем лучше раскрывается усилитель.

Цифровой усилитель XH-M543 TPA3116D2 2×120 Вт 12–24 В — готовое решение для мощной стереоакустики. Он сочетает компактность, высокий КПД и достаточную мощность для домашних и DIY-систем.

Купить цифровой усилитель XH-M543 TPA3116D2 можно для сборки колонок, автозвука и аудиопроектов на 12–24 В.
