Датчик холла SS41F

Датчик Холла SS41F (41F) — биполярный цифровой датчик магнитного поля

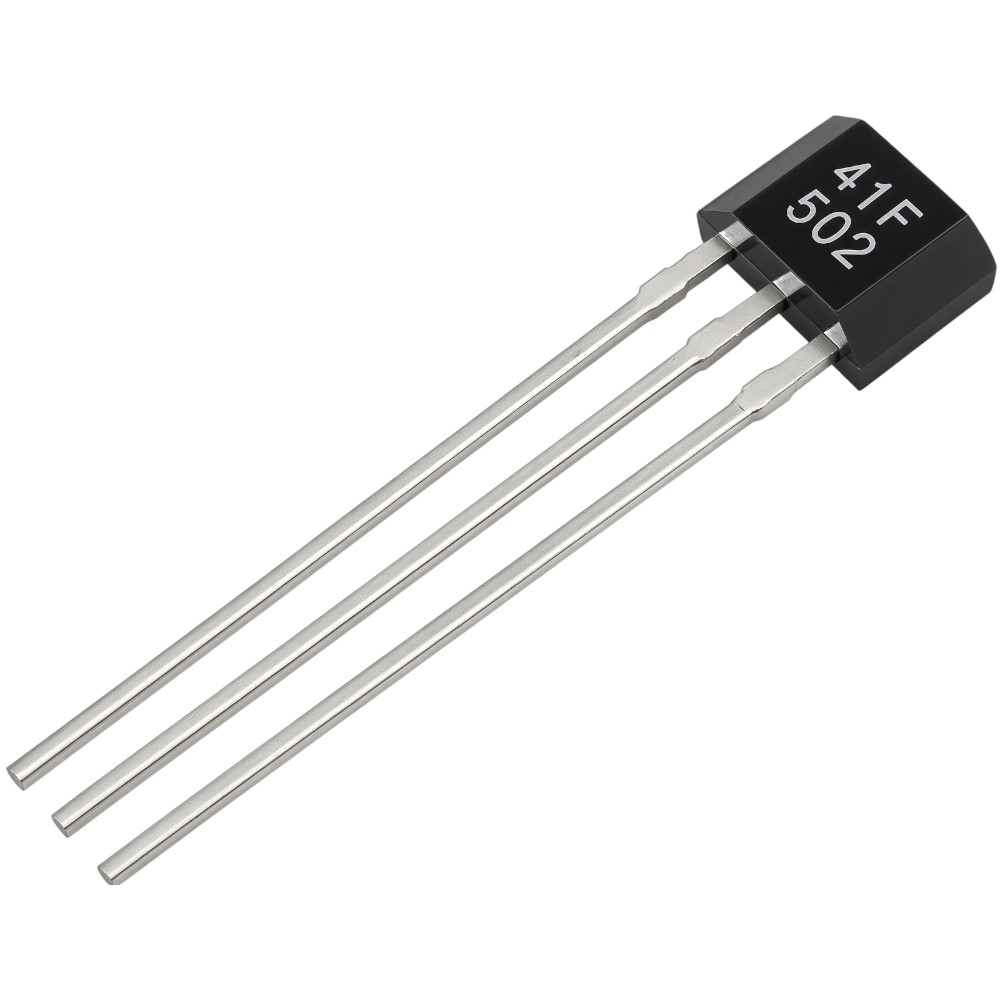

SS41F (маркировка на корпусе 41F) — компактный биполярный цифровой датчик Холла в корпусе TO-92S (flat TO-92). Реагирует на чередование северного и южного полюсов магнита. При воздействии одного полюса выход включается и остаётся во включённом состоянии даже после исчезновения поля. Для выключения требуется магнит противоположной полярности.

Идеально подходит для коммутации бесколлекторных двигателей (BLDC), определения положения ротора, измерения скорости вращения (RPM) и контроля мотор-колёс электровелосипедов, электросамокатов и гироскутеров.

Основные преимущества SS41F

• Широкий диапазон питания 4,5–24 В (встроенный стабилизатор)
• Защита от переполюсовки питания
• Открытый коллектор (совместим с TTL/CMOS), нагрузочная способность до 20 мА
• Низкое энергопотребление (типично 6,8–10 мА)
• Рабочая температура −40…+150 °C
• Высокая скорость переключения (до 100 кГц и выше)

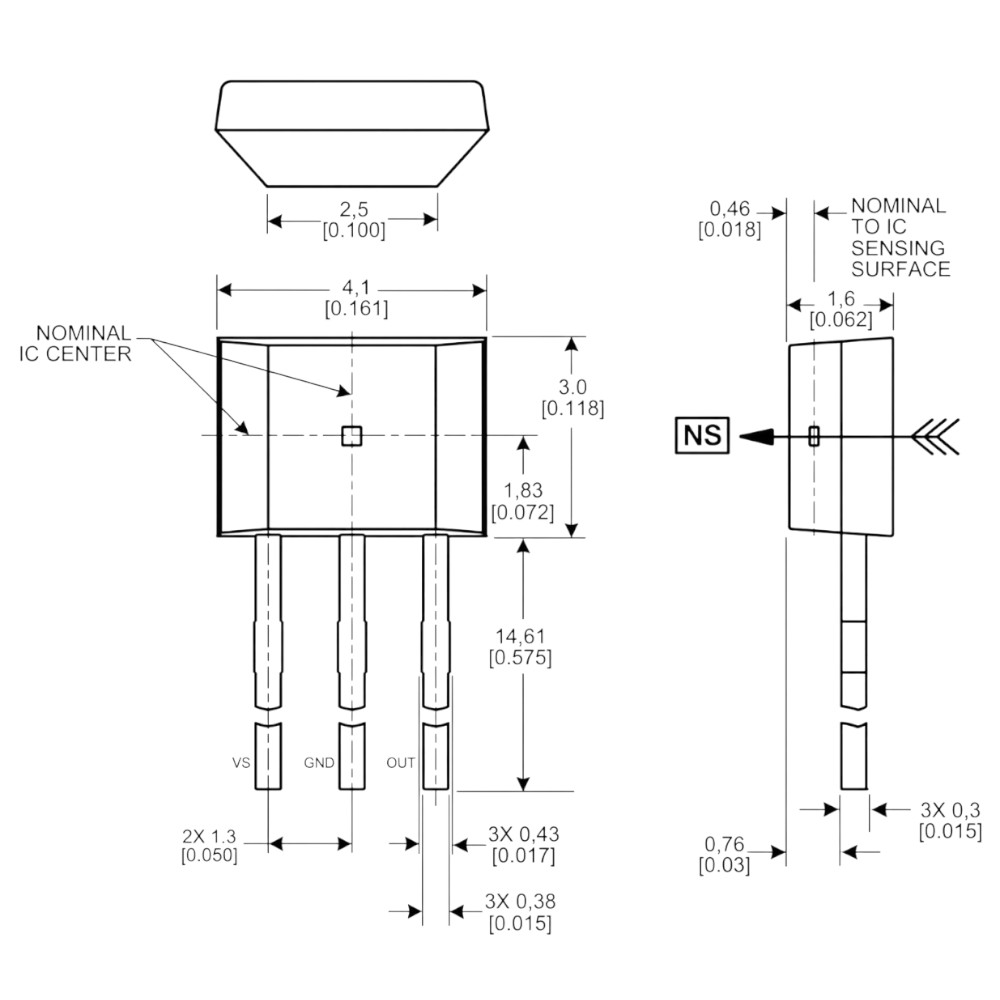

• Маленький корпус 4,1 × 3,0 × 1,6 мм — удобен для плотного монтажа на плате

Технические характеристики

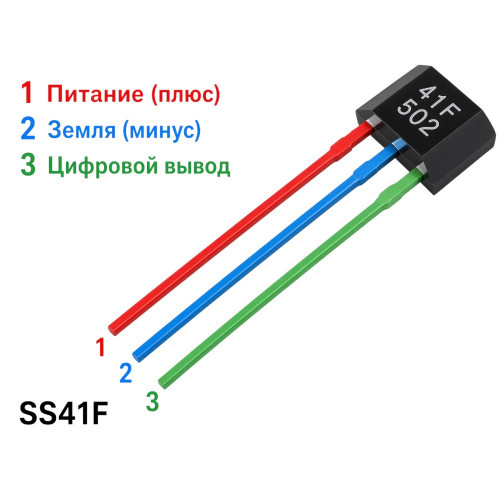

Распиновка (вид со стороны маркировки)

1. VS — питание (+)
2. GND — земля (−)
3. OUT — цифровой выход (открытый коллектор)

Области применения

• Коммутация и управление BLDC-двигателями
• Мотор-колёса электровелосипедов, самокатов, гироскутеров
• Датчики скорости вращения (RPM) и тахометры
• Позиционирование и концевые выключатели
• Системы охлаждения (вентиляторы)
• Измерение расхода воздуха/жидкости
• Простая магнитная кодировка

Аналоги: OH41F, SH41, S41, 41F, SS41.

Датчик SS41F сочетает надёжность оригинальных решений Honeywell с доступной ценой и широкой совместимостью. Подходит как для ремонта, так и для серийного производства.

Купить датчик Холла SS41F можно в любом количестве — от 1 штуки до оптовых партий. В наличии, быстрая отправка, доставка по России.
