Модуль аудио стерео усилителя класса D 2x3WT PAM8403

Готовая плата цифрового усилителя низкой частоты на микросхеме PAM8403. Два канала по 3 Вт, питание от USB, пауэрбанка, аккумулятора 18650 или 5 В Arduino. Класс D даёт высокий КПД и почти не греется — батарея держит дольше, чем у усилителей класса AB.

Характеристики

• Микросхема: PAM8403
• Тип: стерео усилитель класса D
• Выходная мощность: 2×3 Вт (4 Ом, 5 В), около 2×1,5 Вт на 8 Ом
• Питание: 2,5–5,5 В DC (оптимально 5 В)
• Нагрузка: динамики 4–8 Ом
• КПД: до 85–90%
• Коэффициент усиления: 24 дБ
• КНИ: около 0,15% на небольшой мощности
• Частотный диапазон: 20 Гц – 20 кГц
• Ток покоя: около 10–16 мА
• Защита: от перегрева и короткого замыкания
• Размер платы: примерно 21 × 18 мм

Где используют

• портативные колонки и Bluetooth-самоделки
• звук в проектах на Arduino, ESP32, Raspberry Pi
• мини-радио, игрушки, голосовые модули
• питание от USB или Li-ion 3,7 В

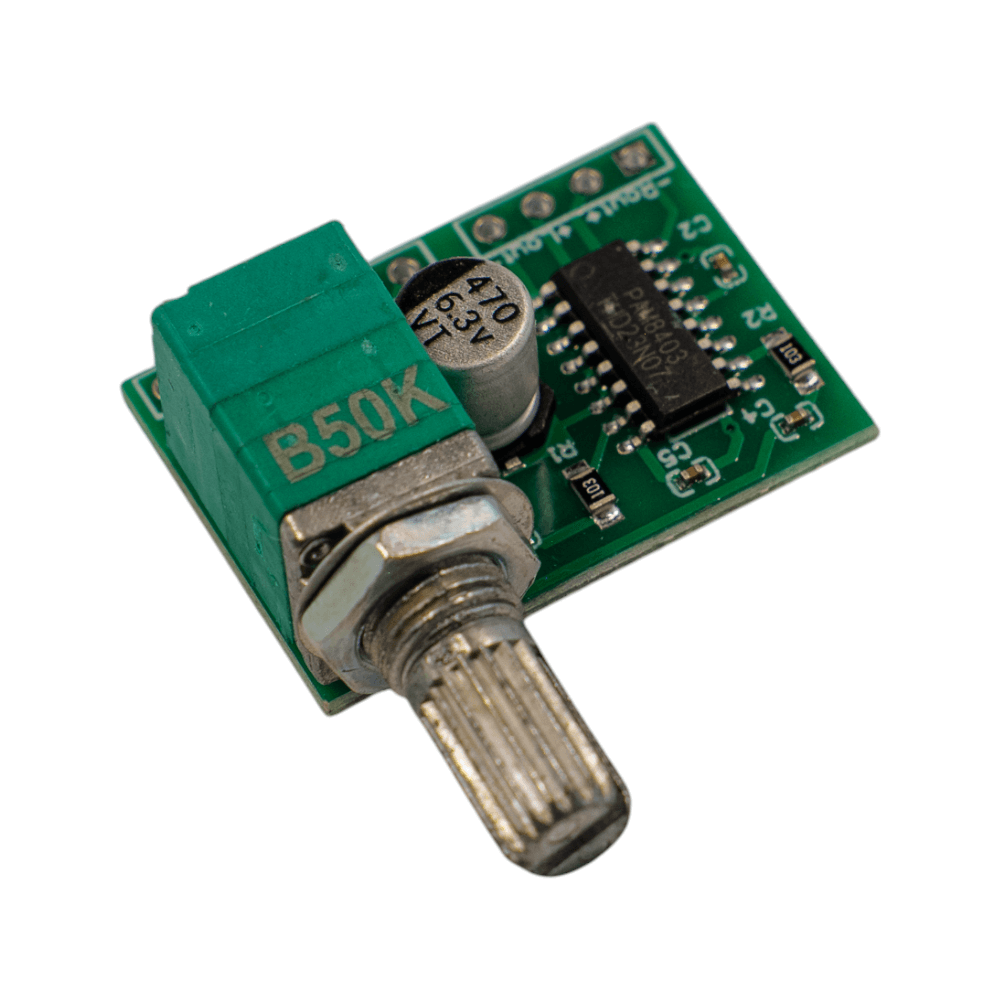

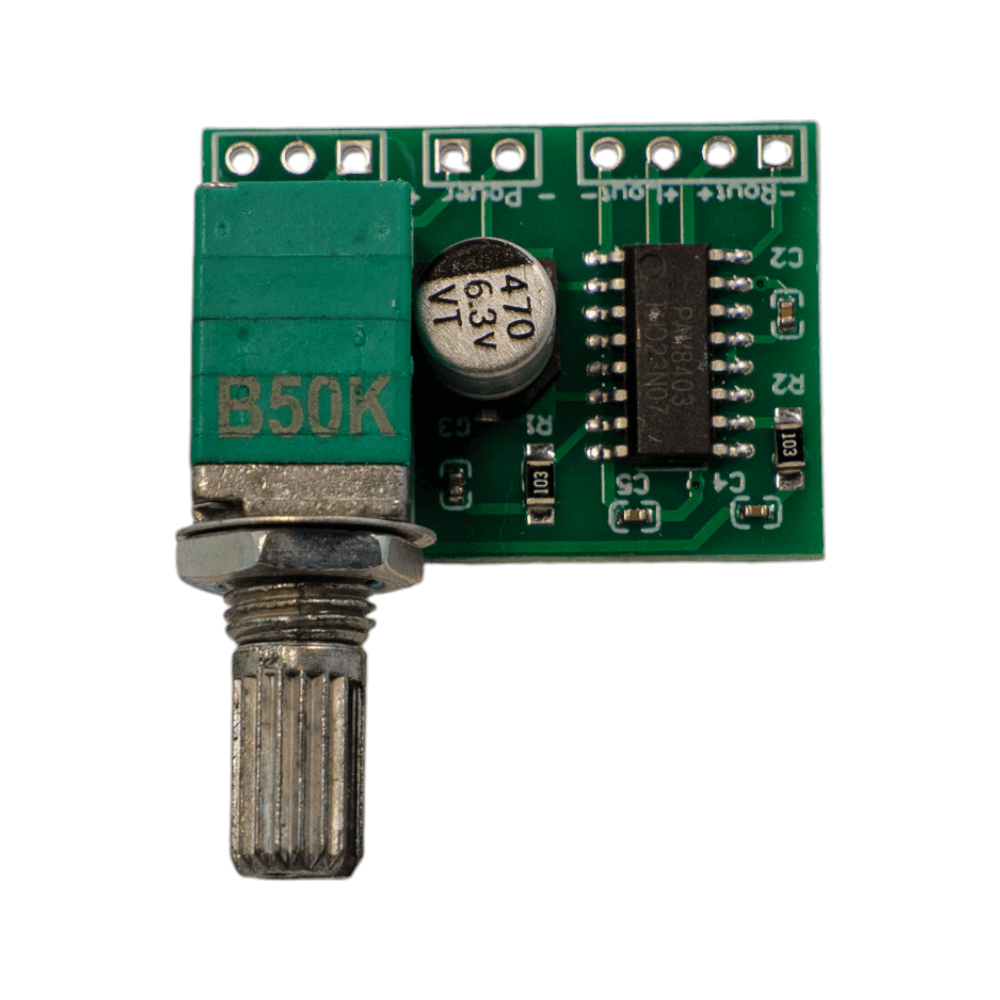

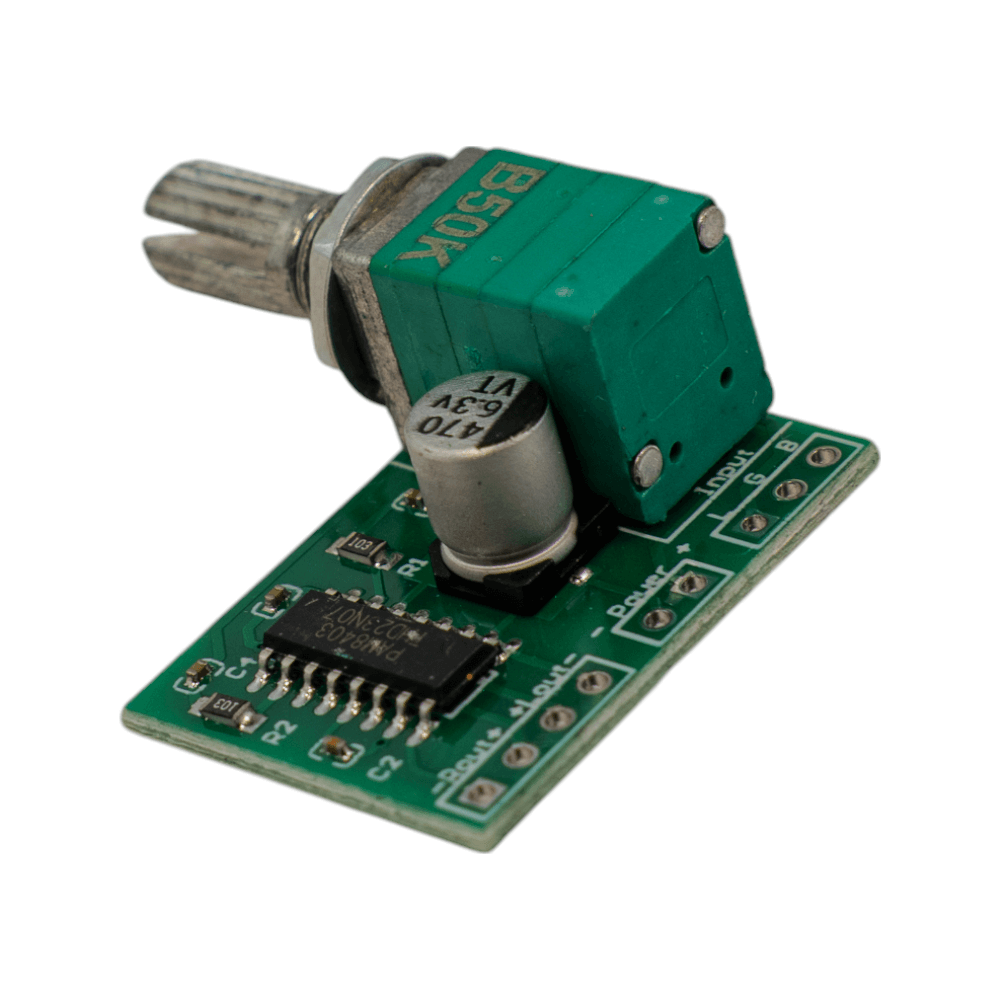

Важно Не подавайте больше 5,5 В — микросхема сгорит. Не путайте полярность питания. Для полной мощности нужны динамики 4 Ом и стабильные 5 В. Есть версии платы с потенциометром громкости и без него.

Купите модуль усилителя PAM8403 2×3 Вт, если нужен маленький, дешёвый и экономичный стереоусилитель для 5-вольтовых проектов.
