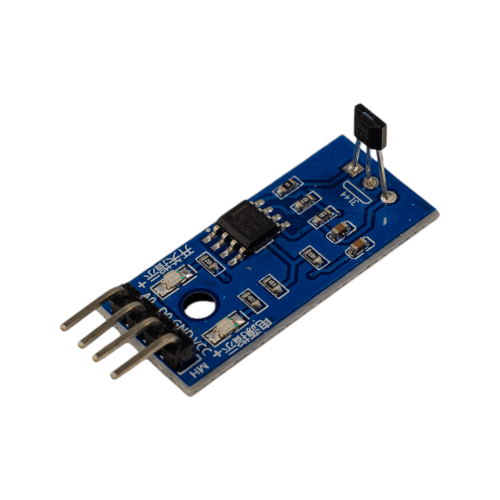

Модуль датчика холла на 3144E

Модуль датчика Холла линейный 3144E предназначен для совместного использования с устройствами, использующими платформу Arduino (Ардуино).

Для создания различных робототехнических проектов, обучения конструированию различных систем мехатроники и программированию, а также для конструкторских хобби.

Датчик Холла это магнитоэлектрическое устройство, использующее эффект Холла. Сам принцип был открыт в 1879 году, когда в магнитное поле поместили тонкую пластину золота с пропущенным через нее током и увидели возникновение поперечной разности потенциалов (Холловское напряжение). По сути, датчиками Холла измеряют напряжённость магнитных полей.

Датчик магнитного поля предназначен для совместного использования с устройствами, использующими платформу ARDUINO (Ардуино).

Датчик имеет два выхода: AO (аналоговый) и DO (цифровой).

Аналоговый выход может подключаться непосредственно к входу АЦП Ардуино и использоваться для измерения уровня магнитного поля.

Для непосредственного измерения уровня магнитного поля в схеме использован датчик Холла 3144E.

В качестве порогового элемента цифрового выхода использован компаратор LM393.

Плата модуль измерения частоты вращения электродвигателя — одноплатный датчик скорости на основе эффекта Холла с разомкнутым контуром.

Выполнены на микросхемах с LM393 3144E. Для моделей на контроллере ардуино.

Регулировка порога переключения цифрового выхода осуществляется подстроечным резистором на плате датчика.

При этом устанавливается чувствительность датчика магнитного поля.

При воздействии поля напряженностью более чем установлена при настройке, на выходе D0 меняется уровень напряжения.

На аналоговый выход поступает усиленный сигнал воспринимающего элемента.
