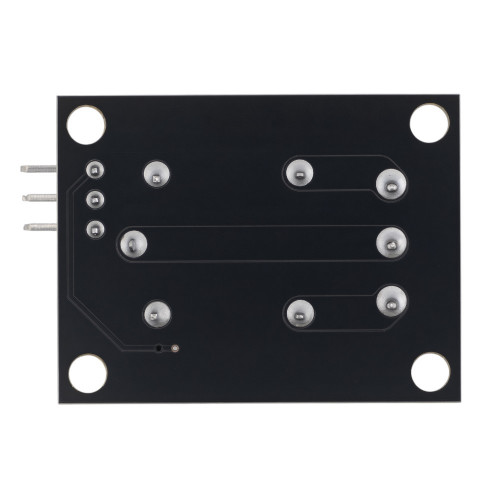

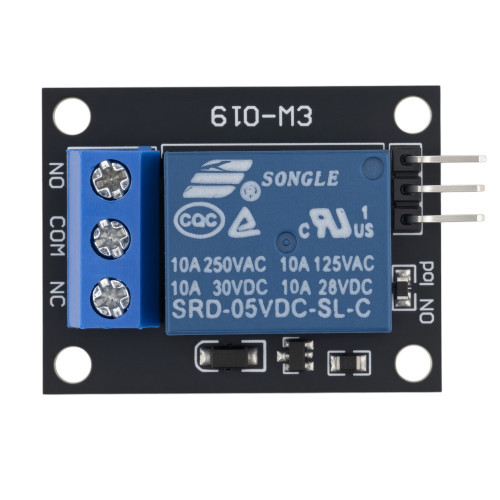

Модуль реле одноканальный переключающий KY-019

Готовая плата с электромагнитным реле для коммутации мощной нагрузки, которую нельзя подавать напрямую на выводы микроконтроллера. Контакты переключающие: нормально разомкнутый (NO), нормально замкнутый (NC) и общий (COM). Есть светодиод состояния.

Характеристики

• Модель: KY-019
• Количество каналов: 1
• Напряжение катушки / логики: 5 В DC
• Тип контактов: переключающие SPDT (COM, NO, NC)
• Коммутируемая нагрузка (заявленная): до 10 А 250 В AC или 10 А 30 В DC
• Управление: цифровой сигнал с Arduino, ESP8266, ESP32, Raspberry Pi
• Индикация: светодиод включения реле
• Развязка: на части плат есть оптопара, на простых версиях — прямое управление транзистором
• Размер типичной платы: около 27 × 34 мм

Применение

• включение света, вентилятора, насоса, обогревателя
• управление розеткой 220 В
• переключение питания 12/24 В
• умный дом и автоматика
• учебные проекты Arduino

Как подключить

• VCC — 5 В
• GND — земля
• IN / S — цифровой пин контроллера
• COM — общий контакт нагрузки
• NO — замыкается при срабатывании реле
• NC — размыкается при срабатывании

По умолчанию на многих KY-019 реле щёлкает от HIGH. Если не срабатывает — проверьте, нужен ли плате LOW-триггер.

Важно Для сети 220 В соблюдайте изоляцию и не касайтесь винтовых клемм под напряжением. Заявленные 10 А — максимум контактов; для длительной работы лучше не превышать 5–7 А и не коммутировать сильно индуктивную нагрузку без искрогашения. Питание катушки лучше брать от отдельного 5 В, а не с пина 5V слабой платы.

Купите модуль реле KY-019, если нужно одним сигналом с Arduino включать или переключать нагрузку 12/24/220 В.
