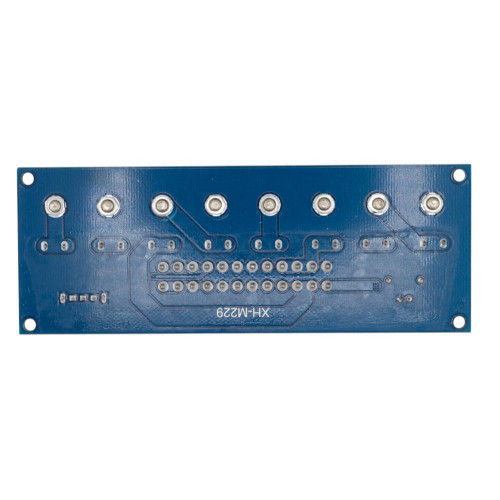

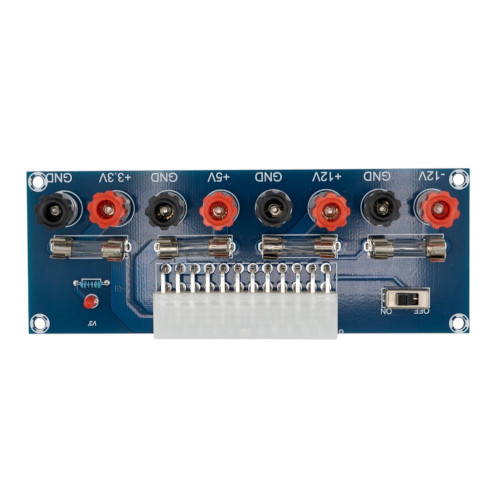

Переходник XH-M229 для блока питания ATX

Переходник XH-M229 для блока питания ATX

Переходник XH-M229 — это плата-адаптер, которая позволяет быстро запустить компьютерный блок питания ATX без материнской платы и использовать его как лабораторный источник питания. На клеммы выводятся самые нужные напряжения: +3.3 В, +5 В, +12 В и −12 В.

Это удобное решение, если нужно питание для Arduino, датчиков, реле, двигателей, светодиодных лент, ремонта электроники или DIY-проектов. Старый блок питания ATX с таким переходником превращается в мощный настольный БП.

Преимущества переходника XH-M229

• Подключается к стандартному 24-pin разъёму ATX
• Выключатель запускает блок питания без скрепки
• Есть светодиодный индикатор работы
• На каждой линии стоят предохранители
• Напряжения выведены на винтовые клеммы
• Можно использовать старый компьютерный БП как лабораторный источник
• Компактный размер — около 128 × 48 мм

Переходник XH-M229 для блока питания ATX экономит время: не нужно искать нужные провода в жгуте и замыкать PS_ON вручную.

Какие напряжения даёт адаптер XH-M229

На плате обычно выведены:

• +3.3 В
• +5 В
• +12 В
• −12 В
• общая земля (GND)

Максимальный ток зависит не от самой платы, а от блока питания ATX. На плате стоят предохранители, поэтому каждая линия дополнительно защищена.

Некоторые версии также позволяют получить около 24 В между +12 В и −12 В, но линия −12 В обычно рассчитана на небольшой ток.

Для чего используют переходник XH-M229

Адаптер ATX XH-M229 подходит для таких задач:

• лабораторный блок питания из старого компьютерного БП
• питание Arduino, ESP32 и других плат
• тестирование схем и модулей
• питание реле, вентиляторов и двигателей
• ремонт электроники
• DIY и радиолюбительские проекты
• питание светодиодных лент и небольших устройств

Это простой способ получить сразу несколько стабильных напряжений без покупки отдельного лабораторного блока питания.

Как подключить переходник XH-M229

1. Подключите 24-pin разъём блока питания ATX к плате.
2. Подключите нагрузку к нужным клеммам: 3.3 В, 5 В, 12 В или −12 В.
3. Включите тумблер на плате — блок питания запустится.
4. Проверьте индикатор питания.

Перед подключением важно соблюдать полярность и не превышать ток, на который рассчитан ваш ATX-блок.

Переходник XH-M229 для блока питания ATX — это простой и практичный адаптер для тех, кто хочет использовать компьютерный БП как удобный источник питания с несколькими напряжениями.

Купить переходник XH-M229 можно для запуска ATX-блока, сборки лабораторного питания и удобного подключения устройств на 3.3 В, 5 В и 12 В.
