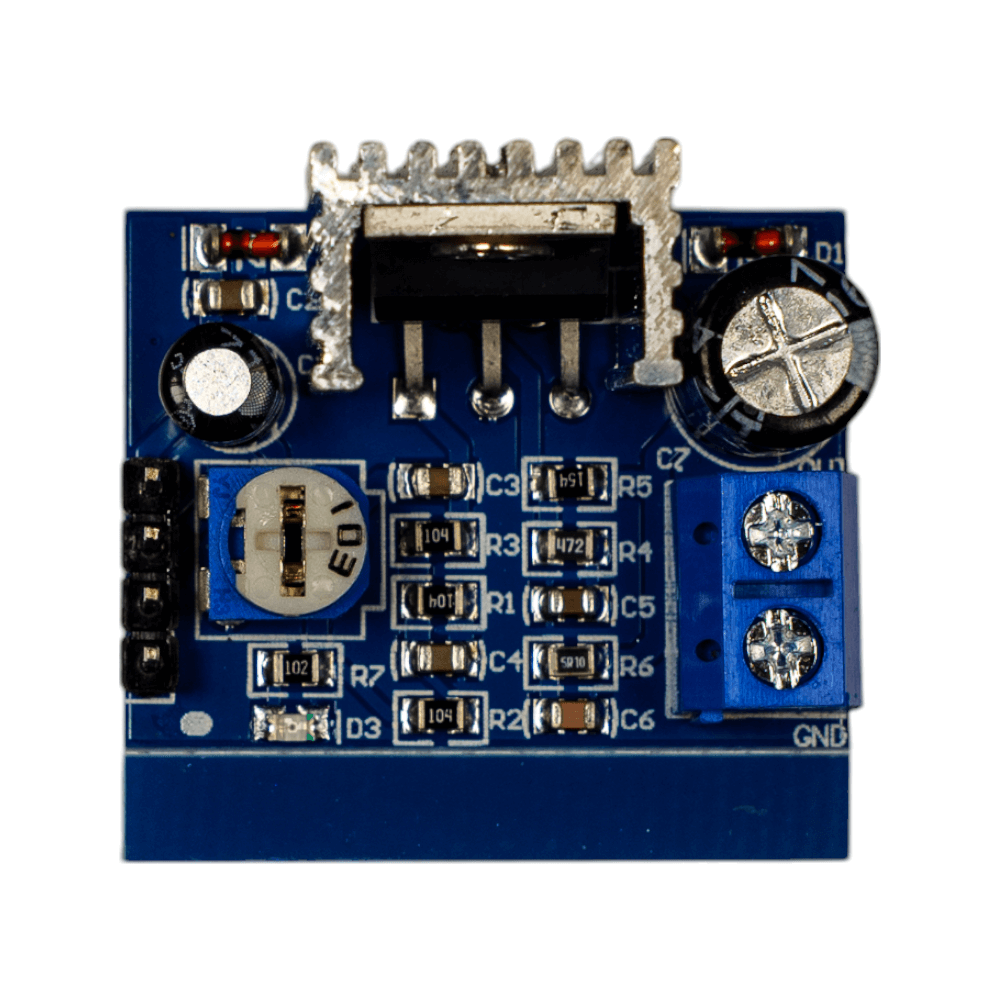

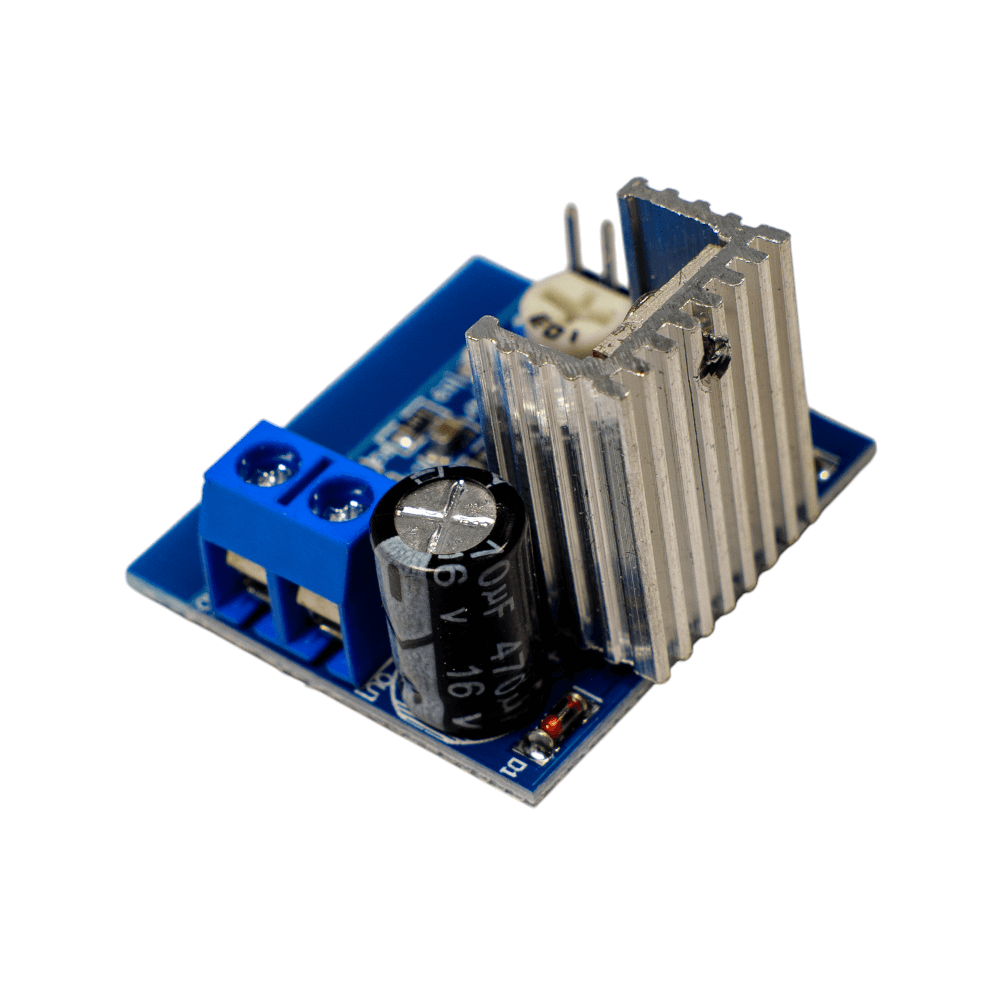

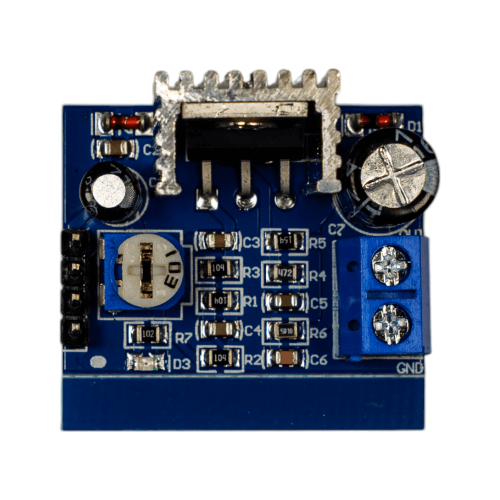

Плата модуль усилителя мощности звука TDA2030A

Готовый УНЧ на микросхеме TDA2030A. Классический аналоговый усилитель класса AB с низкими искажениями и защитой чипа от КЗ и перегрева. Подходит для одной колонки или как канал стереосистемы, если взять две платы.

Характеристики

• Микросхема: TDA2030A
• Класс: AB
• Каналы: 1 (моно)
• Выходная мощность: до 18 Вт на 4 Ом, около 10–12 Вт на 8 Ом (зависит от питания)
• Нагрузка: динамики 4–8 Ом
• Питание типичных плат: 6–12 В DC (рекомендуется 12 В)
• По datasheet чипа: также двухполярное ±6…±22 В
• КНИ: около 0,08% на средней мощности
• Диапазон частот: примерно 20 Гц – 20 кГц
• Защита: от короткого замыкания и перегрева
• Размер компактных плат: около 32 × 24 мм

Применение

• настольная или полочная колонка
• самодельный компьютерный сателлит
• замена слабого усилителя в колонке
• DIY-аудио и ремонт аппаратуры
• учебные схемы УНЧ

Важно Без радиатора плата быстро уйдёт в защиту или сгорит на большой громкости. Реальные 18 Вт получаются не на всех китайских модулях с питанием 12 В — для полной мощности нужны хороший БП, радиатор и динамик 4 Ом. Не путайте полярность питания. Это не цифровой класс D: КПД ниже, нагрев выше, зато звук «аналоговый».

Для стерео берите две одинаковые платы и общий блок питания с запасом по току.

Купите модуль усилителя TDA2030A, если нужен простой и недорогой УНЧ на 10–18 Вт для колонки 4–8 Ом.
