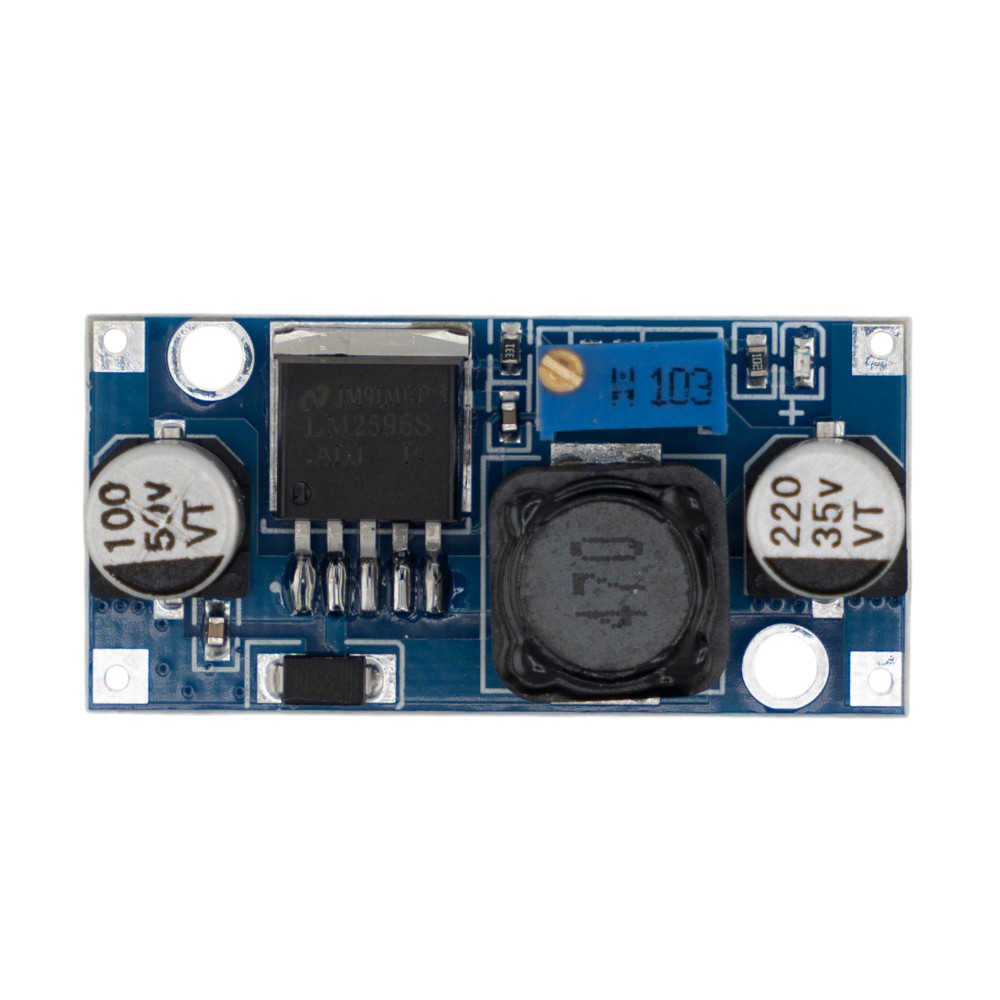

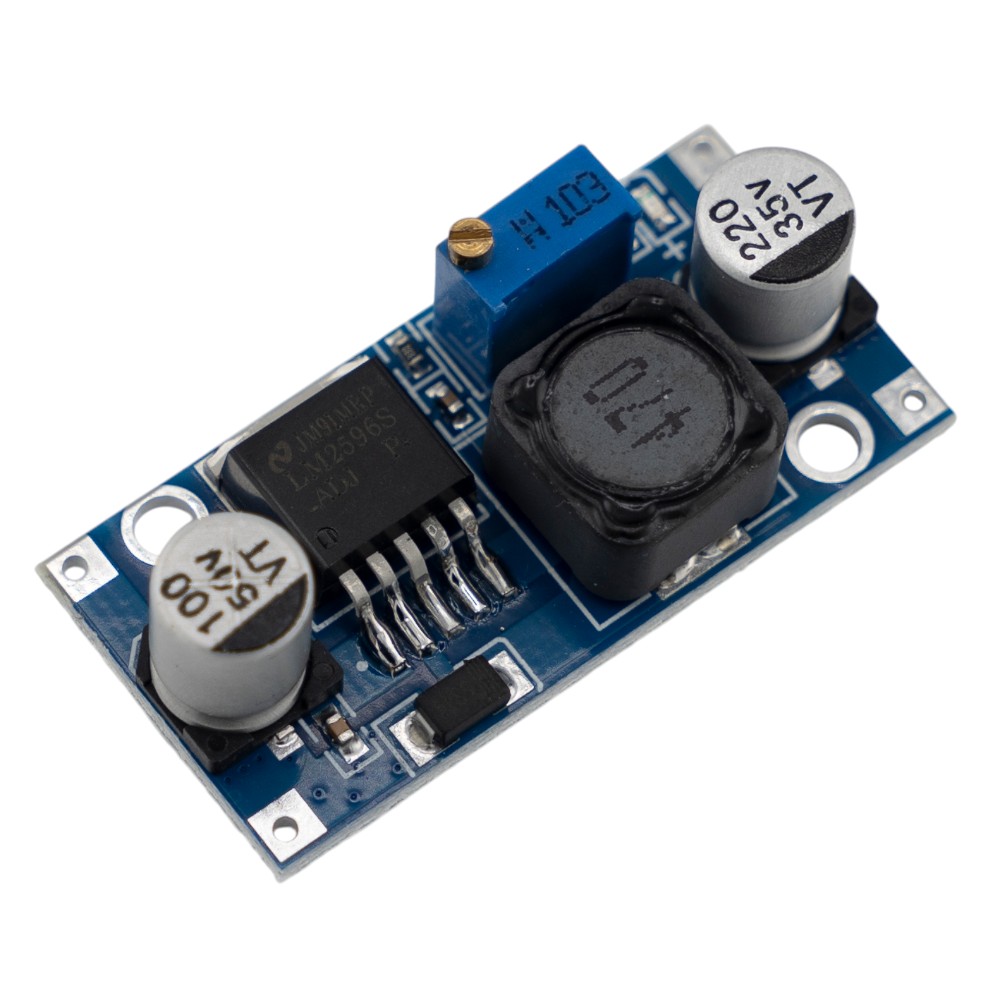

Понижающий регулируемый преобразователь LM2596 DC-DC

Импульсный step-down модуль на микросхеме LM2596. Понижает постоянное напряжение и стабилизирует нужный уровень на выходе. Выход выставляется многооборотным потенциометром. Удобен как блок питания для микроконтроллеров, лент, роутеров и зарядных схем.

Характеристики

• Тип: понижающий DC-DC (buck / step-down)
• Микросхема: LM2596
• Входное напряжение: 4–40 В DC
• Выходное напряжение: 1,25–37 В, регулируемое
• Выходной ток: до 2 А длительно, до 3 А кратковременно с радиатором
• КПД: до 90–93%
• Частота преобразования: 150 кГц
• Индикация: светодиод на выходе
• Защита: ограничение тока и отключение при перегреве чипа
• Размер типовой платы: около 43 × 21 мм

Применение

• питание Arduino, ESP и других плат от 12/24 В
• стабилизатор 5 В / 9 В / 12 В из более высокого напряжения
• светодиодные ленты и маломощные устройства
• автомобильные и солнечные самоделки
• лабораторный регулируемый источник небольшой мощности

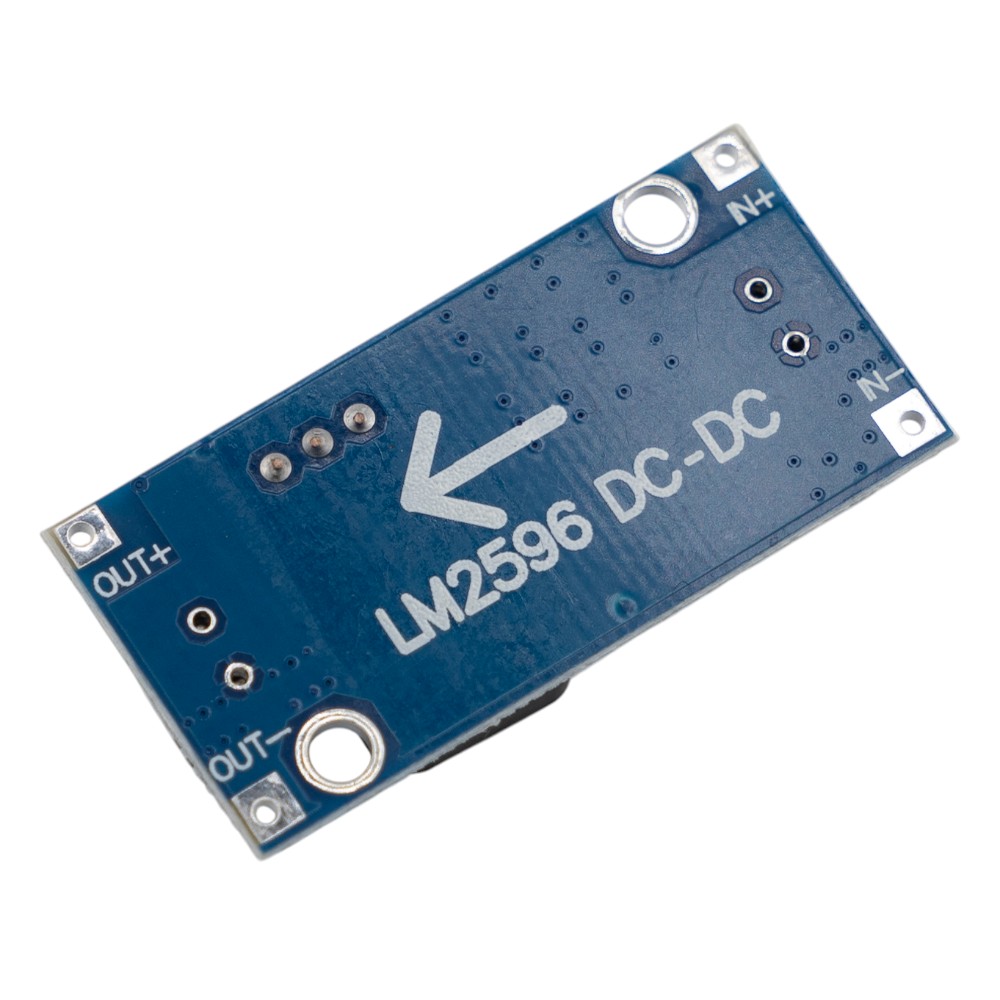

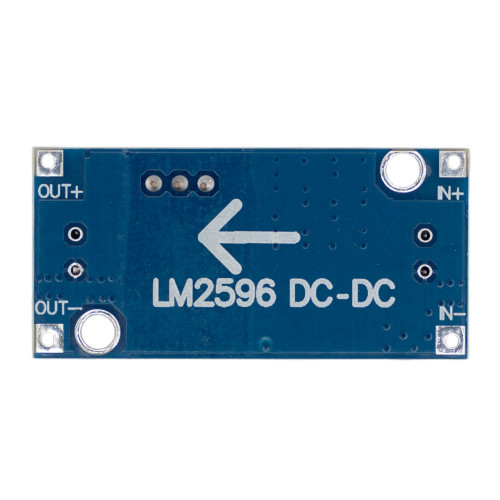

Как настроить Подайте напряжение на IN+ / IN−. Мультиметром на OUT выставьте нужное напряжение потенциометром до подключения нагрузки. Вход всегда должен быть выше выхода минимум на 1,5–2 В.

Важно Не путайте полярность — защиты от переполюсовки обычно нет. На токе больше 1,5–2 А ставьте радиатор на LM2596. Модуль не повышающий: из 5 В сделать 12 В нельзя. Версии с синим цифровым индикатором удобнее для точной настройки.

Купите понижающий преобразователь LM2596 DC-DC, если нужен простой регулируемый источник 1,25–37 В из бортовой сети 12/24 В или адаптера.
