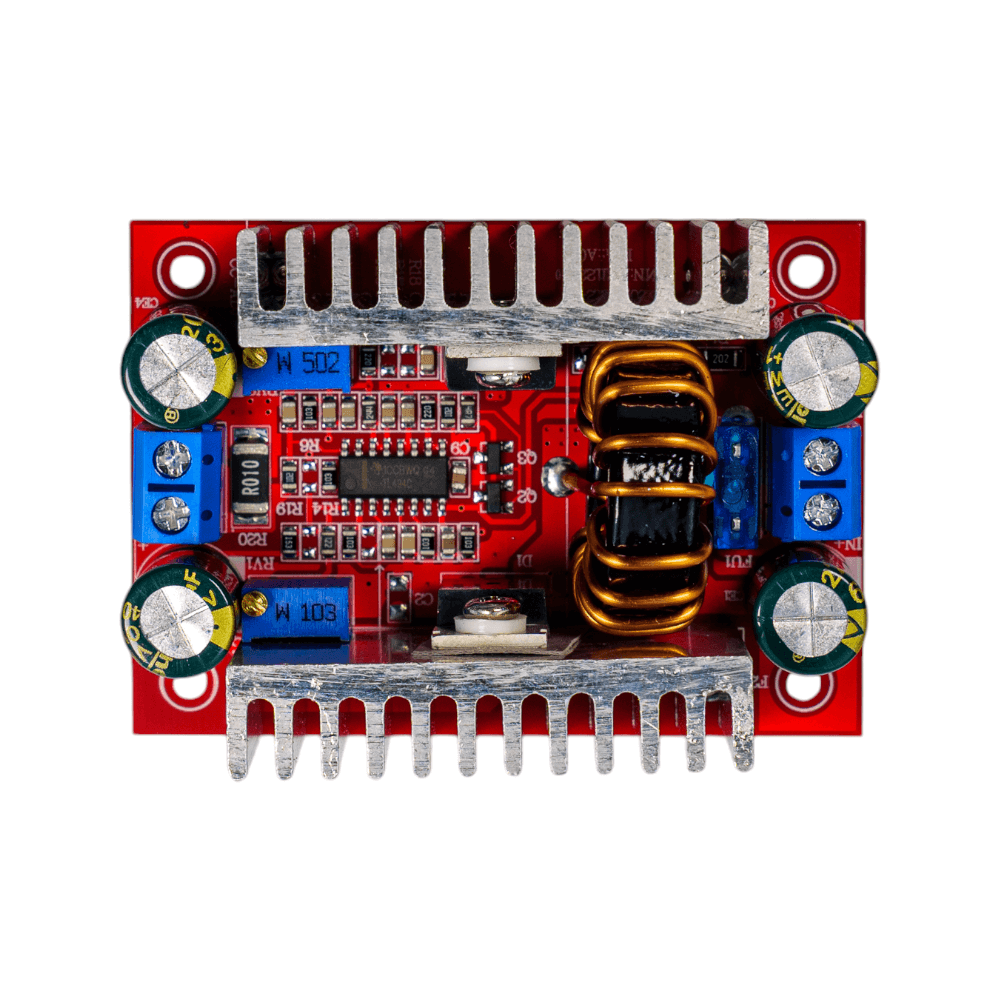

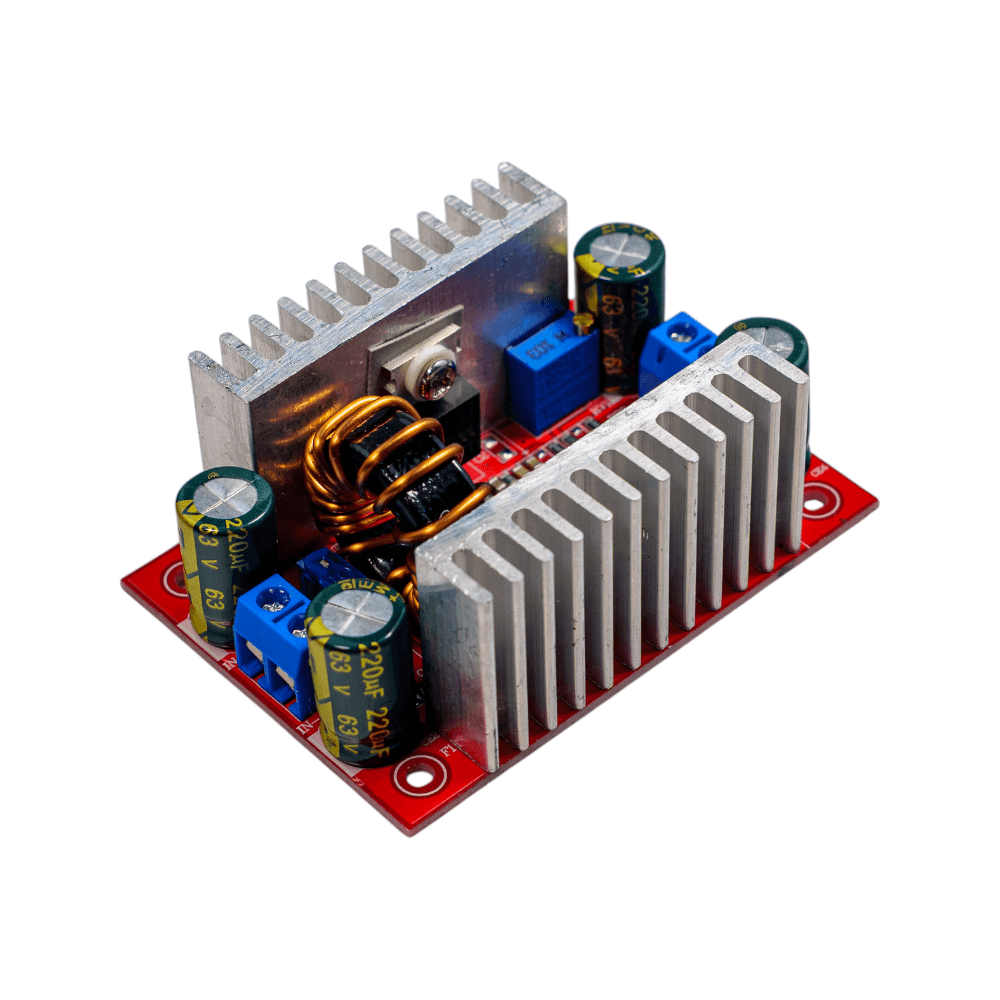

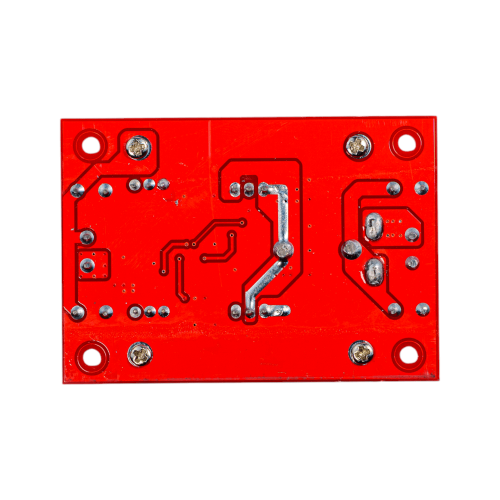

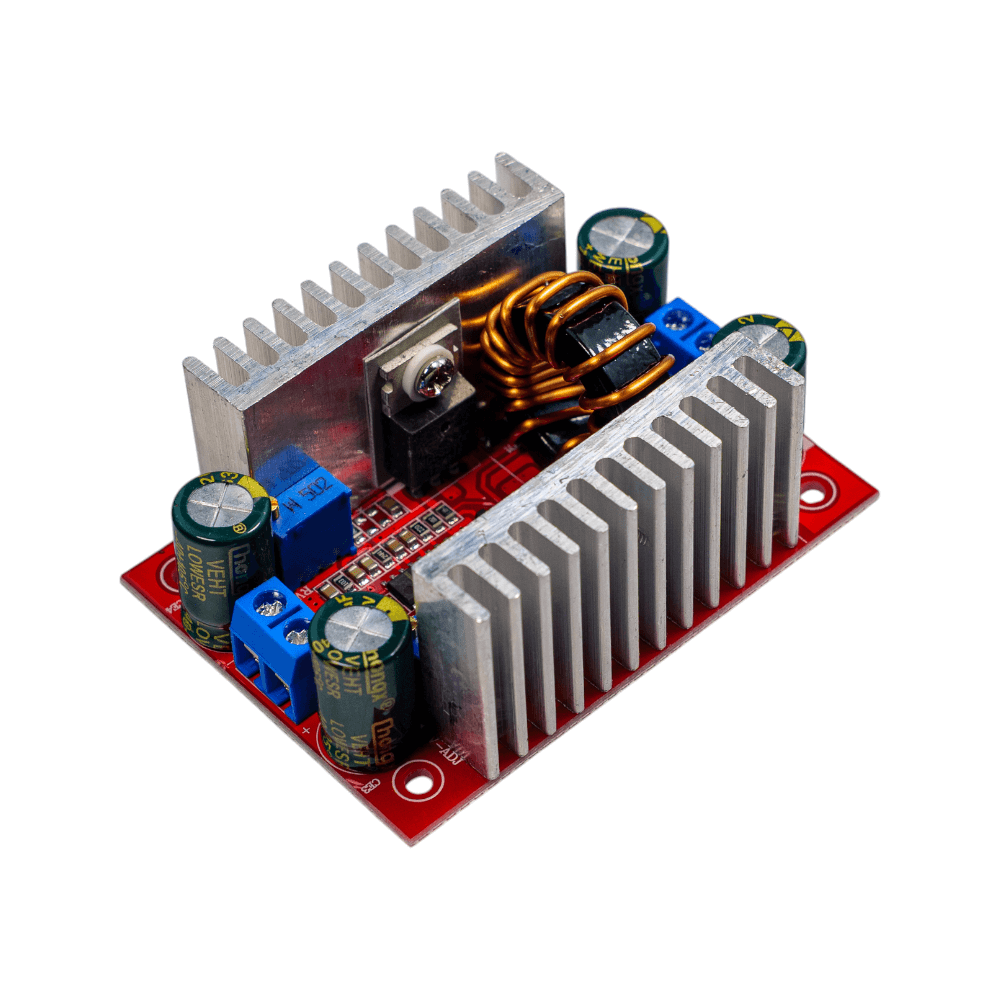

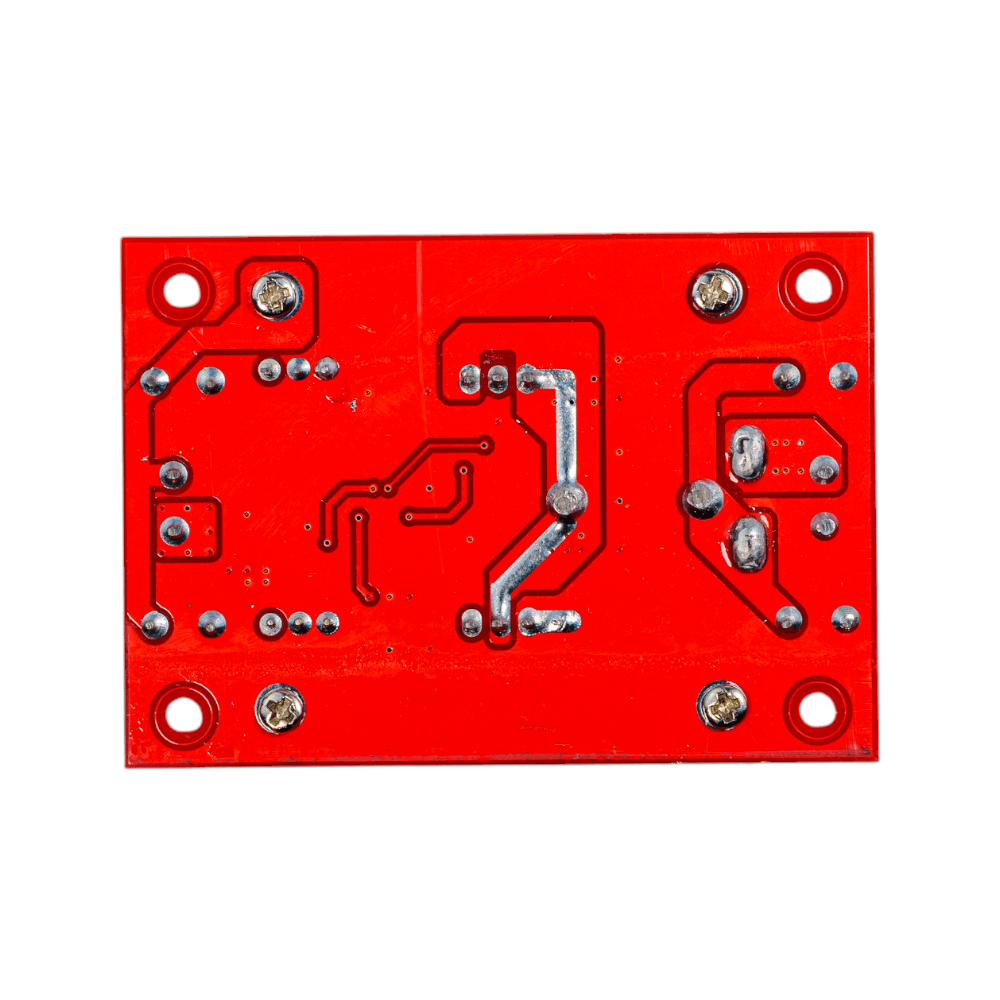

Повышающий DC-DC преобразователь напряжения (8,5-50В-10-60В) 12А (15А Мах)

Компактный boost-модуль для повышения постоянного напряжения. Выход всегда должен быть выше входа. Есть раздельная регулировка напряжения (CV) и ограничения тока (CC) — удобно для зарядки АКБ и питания мощных светодиодов.

Характеристики

• Тип: неизолированный повышающий DC-DC (boost / step-up)
• Входное напряжение: 8,5–50 В DC
• Выходное напряжение: 10–60 В DC, плавная регулировка
• Выходной ток: до 12 А (регулируемый, обычно 0,2–12 А)
• Входной ток: до 15 А
• Мощность: до 400 Вт
• КПД: до 96%
• Частота: ~150 кГц
• Ток покоя: около 10 мА
• Рабочая температура: −40…+85 °C
• Типовой размер платы: 67 × 48 × 28 мм

Защиты и ограничения

• ограничение тока на выходе (CC)
• защита по перегрузке входного тока
• защиты от переполюсовки на входе нет — полярность путать нельзя
• при токе выше 7–8 А нужно принудительное охлаждение (вентилятор)

Применение

• зарядка свинцовых и литиевых аккумуляторов с ограничением тока
• питание ноутбука или усилителя от бортовой сети 12/24 В
• драйвер мощных LED
• солнечные панели и самодельные блоки питания
• стабилизация напряжения при просадке источника

Как пользоваться Сначала выставьте нужное выходное напряжение без нагрузки потенциометром CV. Затем ограничьте ток потенциометром CC. Мощность 400 Вт — пиковая: при низком входе (например 12 В) реальная мощность заметно меньше.

Купите повышающий DC-DC преобразователь 8,5–50 В в 10–60 В 12 А, если нужен небольшой и недорогой модуль с регулировкой напряжения и тока.
