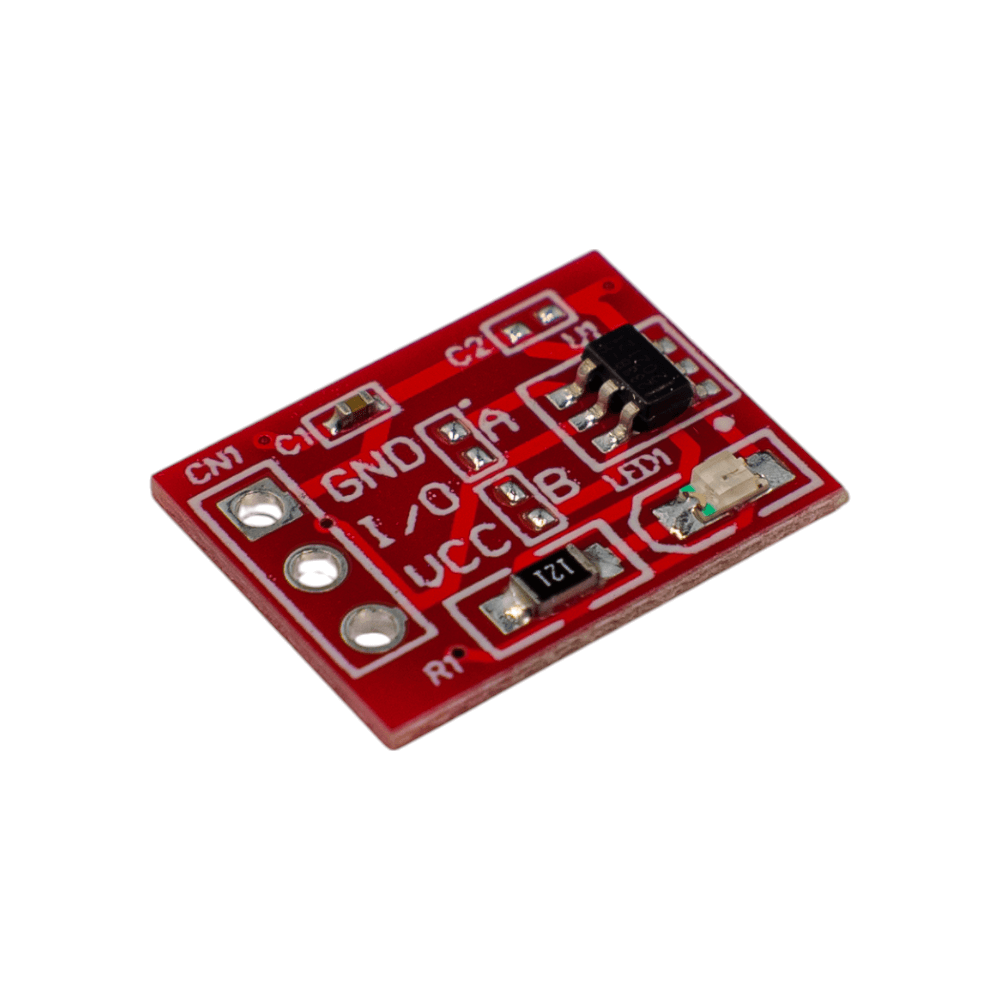

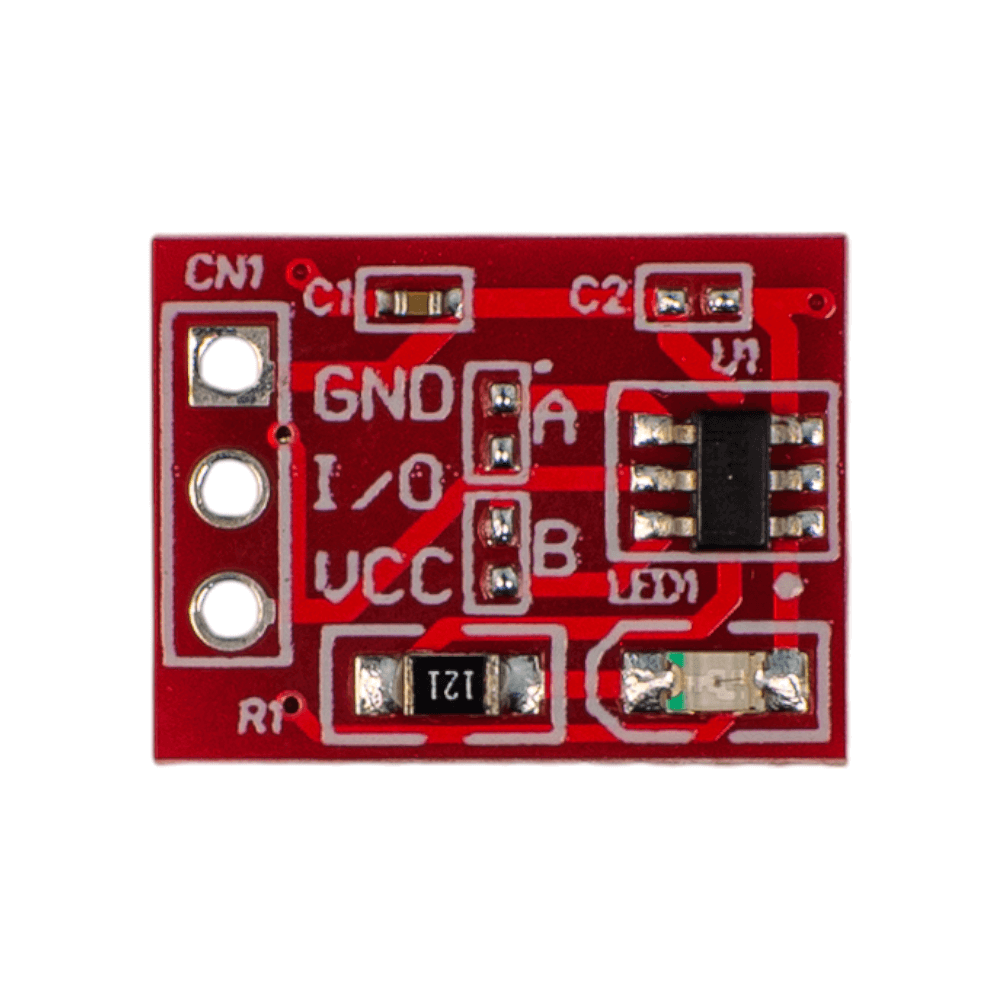

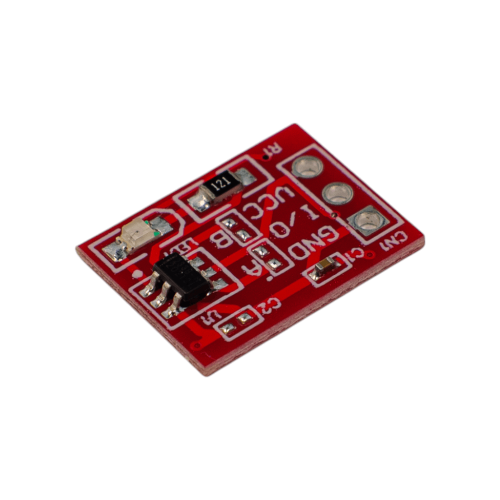

Сенсорный датчик касания TTP223

Назначение перемычек А и В:

• А — 0 / В — 0 — без фиксации состояния, при касании на выходе «1»
• A — 1 / B — 0 — без фиксации состояния, при касании на выходе «0»
• A — 0 / B — 1 — с фиксацией состояния (триггер), при касании на выходе «1»
• A — 1 / B — 1 — с фиксацией состояния (триггер), при касании на выходе «0»
•


Технические характеристики:

• Модуль собран на микросхеме TTP223B;
• Напряжение питания модуля: 2.5 – 5,5 В;
• Потребляемый ток при 5V (без светодиода): 11 мкА “холостой”, 15 мкА “нажат”
• Заявленный ток в режиме сна: 1.5-3 мкА
• Максимальный ток цифрового выхода: 8 мА
• Чувствительность: 0 – 50 пФ;
• Расстояние срабатывания: около 5 мм на воздухе, также работает через неметаллы (пластик, дерево, картон и т.д.)
• Режим работы по умолчанию: кнопка без фиксации, сигнал при нажатии 0 (HIGH)
• Время отклика (режим пониженного энергопотребления): 220 мс;
• Время отклика (активный режим):  60 мс;
