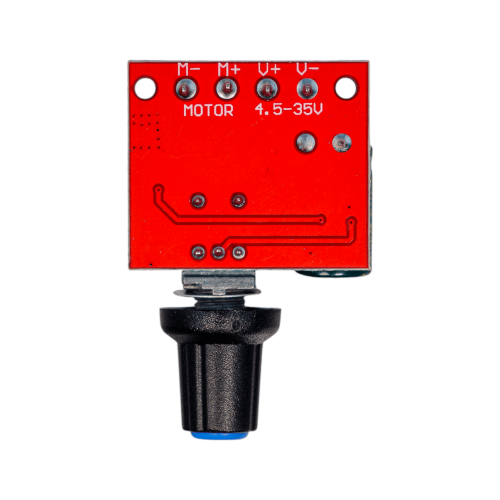

ШИМ регулятор оборотов двигателя, диммер HW-687 (4,5-35V, 5A)

ШИМ регулятор оборотов двигателя, диммер HW-687 (4,5–35 В, 5 А)

Компактный PWM-модуль для плавной регулировки скорости коллекторных двигателей постоянного тока. Также работает как диммер для светодиодных лент и ламп накаливания на постоянном напряжении. Управление — потенциометром со встроенным выключателем.

Характеристики

• Модель: HW-687
• Входное напряжение: 4,5–35 В DC
• Максимальный ток: 5 А
• Мощность: до 90 Вт
• Способ управления: ШИМ (PWM)
• Скважность: примерно 0–100%
• Частота ШИМ: около 13–20 кГц
• Индикация: светодиод включения
• Размер платы: примерно 30 × 26 × 14 мм (без ручки)

Применение

• регулятор оборотов вентилятора, насоса, мини-дрели, мотора 12/24 В
• диммер светодиодной ленты и ламп на постоянном токе
• моделизм, станки, DIY и Arduino-проекты
• плавный пуск небольшой DC-нагрузки

Как подключать Питание на вход VIN / GND, нагрузка на выход MOTOR. Полярность питания не перепутывать. Направление вращения мотора меняется перестановкой проводов двигателя. Модуль не реверсивный сам по себе.

Важно Только постоянный ток. Нельзя подключать к 220 В. Не для бесколлекторных (BLDC) моторов. При токе близком к 5 А лучше добавить охлаждение. Для низкого напряжения (около 5 В) на части плат нужно замкнуть сервисную перемычку — смотрите маркировку на плате.

Купите ШИМ регулятор HW-687 4,5–35 В 5 А, если нужен простой и недорогой регулятор скорости DC-двигателя или диммер.
